Haben Sie Schaltpläne für mehrere Heizungen / Steuerungen?

Für einfache Panel-Installationen mit dem Herschel iQ-System oder dem XLS-Steuerungssystem empfehlen wir, den Steuerempfänger nach dem verschmolzenen Sporn anzubringen. (Bei Verwendung eines fest verdrahteten Thermostats MD01 sollte auch hier die Verkabelung zum und vom Controller hergestellt werden.)

Der eigentliche Temperaturregler selbst sollte so platziert werden, dass er eine vernünftige Durchschnittstemperatur im Raum messen kann.

Nur für das iQ Control-System ist es möglich, vor dem abgesicherten Sporn eine Kabelverbindung für die Steuerung herzustellen. Dies gilt jedoch nur, wenn der R1-Empfänger von einer T1-Steuerung befohlen wird oder wenn eine MD01-Steuerung verwendet wird und hauptsächlich gilt für mehrere Panel / komplexere Szenarien. In allen anderen einfachen Konfigurationen sollte der Empfänger nach dem abgesicherten Sporn verdrahtet werden.

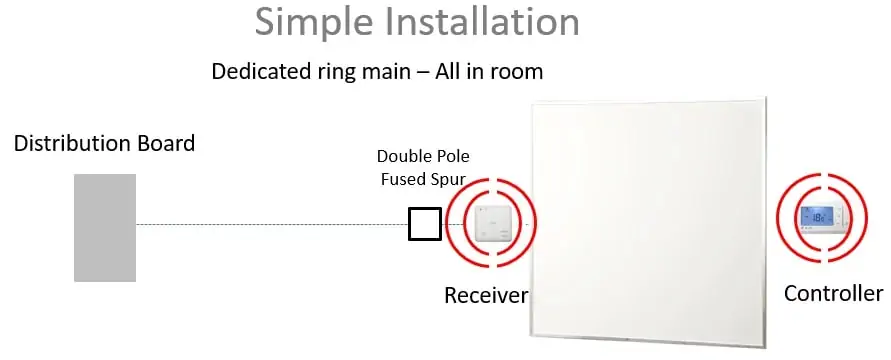

Simple Wiring Schematic

Dieses Szenario gilt nicht für Herschel Select XLS-Panels mit integrierten Smart-R-Empfängern. Diese Paneele würden alle auf einzelnen verschmolzenen Sporen installiert, und ein einzelner XLS-Thermostat kann in dem Raum platziert werden, in dem eine vernünftige Durchschnittstemperatur gemessen werden kann. Die XLS-Controller beziehen alle Strom unabhängig von den Panels.

Das folgende Schema stellt jedoch ein sehr häufiges Szenario für Herschel iQ-Steuerungen dar, die entweder die Inspire-Bedienfeldreihe oder Herschel-Raumheizgeräte betreiben.

In diesem Szenario müssen mehrere Heizungen von einem einzigen Herschel-iQ-Controller in einem Raum geschaltet werden. Da es möglich ist, dass die Heizlast die Stromstärke des R1 (10 Ampere) oder des MD01 (16 Ampere) überschreitet, muss ein Schütz mit geeigneter Nennleistung verwendet werden, um die gesamte Heizlast und den Herschel R1-Empfänger oder den fest verdrahteten Thermostat MD01 zu handhaben würde verwendet werden, um das Schütz zu schalten, bevor die einzelnen Sporen zu den Heizungen.

Der eigentliche Temperaturregler selbst (T1 oder MD02) sollte so platziert werden, dass er eine vernünftige Durchschnittstemperatur im Raum messen kann.

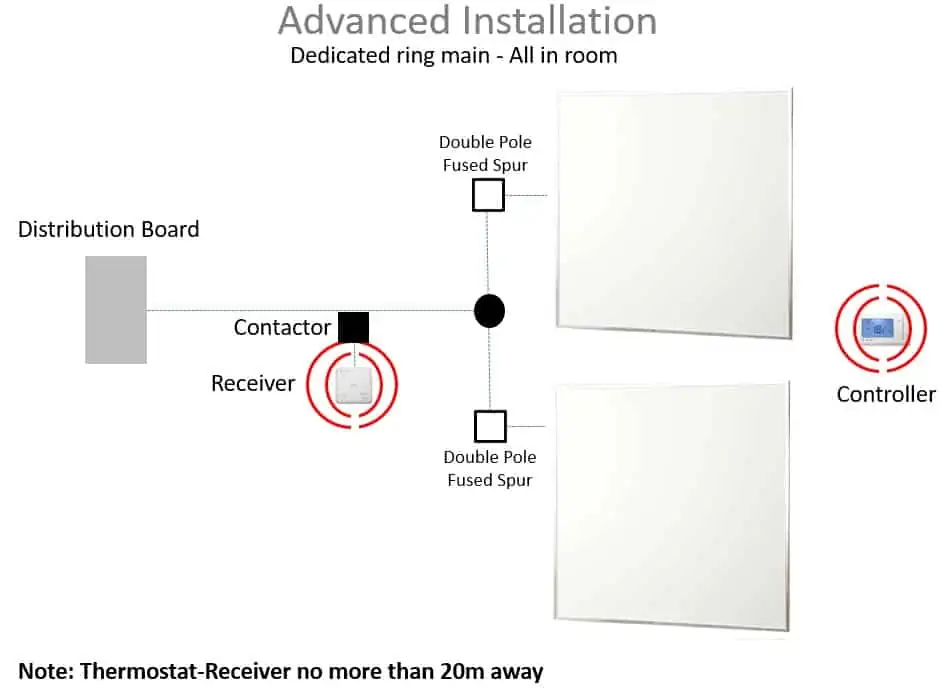

Advanced wiring schematic

Dieses Szenario gilt nicht für Herschel Select XLS-Panels mit integrierten Smart-R-Empfängern. Diese Paneele würden alle auf einzelnen verschmolzenen Sporen installiert, und die XLS-Thermostate können in jedem Raum platziert werden, wo sie eine vernünftige Durchschnittstemperatur messen können. Die XLS-Controller beziehen alle Strom unabhängig von den Panels.

Das folgende Schema stellt jedoch ein häufiges Szenario für Herschel iQ-Steuerungen dar, die entweder die Inspire-Schalttafel oder Herschel-Raumheizgeräte in mehreren Kombinationen in separaten Räumen betreiben.

In diesem Szenario würde die Heizlast für jeden Raum über ein Schütz mit geeigneter Nennleistung gesteuert, das vom Herschel R1-Empfänger oder dem fest verdrahteten Thermostat MD01 für jeden Raum gesteuert wird. Die Heizungen würden immer noch auf einzelnen verschmolzenen Sporen in jedem Raum platziert.

Der eigentliche Temperaturregler selbst (T1 oder MD02) sollte so platziert werden, dass er in jedem Raum eine vernünftige Durchschnittstemperatur messen kann.

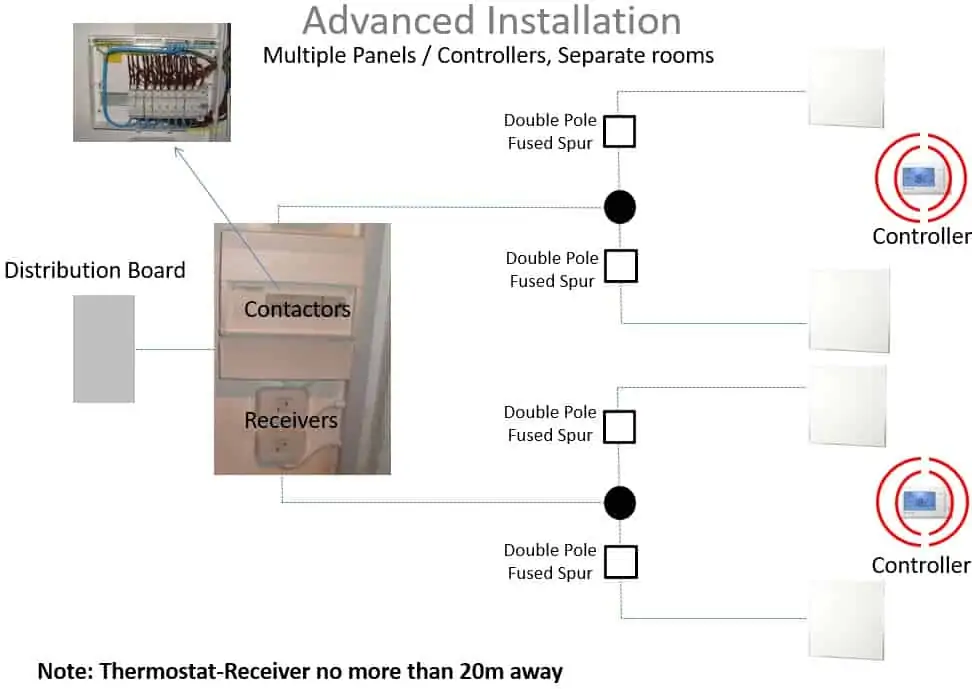

Advanced wiring schematic - multiple panels, controlls, separate rooms
